サンダーでの充電や放電、モーター慣らしはどうやるんだろう?



THUNDER(サンダー)の主な使い方としては、電池の充放電モーター関係になってきます。

しかしTHUNDER(サンダー)には、日本語のわかりやすい説明書などは付いていません。

ただミニ四駆で使う上では、ある程度使い方は限られてきます

なので必要な部分を知るだけでも、使い方はむずかしくありません





✅この記事の内容

  • 充電
  • 放電
  • サイクルモード
  • モータードライブ機能



この記事では、THUNDER(サンダー)の使い方について。

電池の充電や放電モーター慣らしやチェックの時の方法を紹介します。

THUNDER(サンダー)に必要な周辺機器や初期設定については、こちらの記事で紹介しています。







THUNDER(サンダー)を使いこなすことで、ミニ四駆に必要な作業を精度よく行うことができます。



  • 電池の充電
  • 放電としぼり放電
  • サイクルモードで電池の管理
  • モーターの回転数測定
  • モーター慣らし



どの機能も、ミニ四駆を楽しむためには欠かせない部分になってきます。



日本語の説明書がなく、使い方のむずかしそうなイメージのあるTHUNDER(サンダー)

しかし基本の使い方を覚えてしまえば、電池の管理やモーターの管理もかんたんです。



決して初心者向けの機器ではありませんが、ある程度ミニ四駆に慣れた中級者以上にはおすすめになります。









充電

充電

THUNDER(サンダー)の充電方法は3種類

THUNDER(サンダー)の充電方法は3種類

まずは、THUNDER(サンダー)を使った充電方法について。



THUNDER(サンダー)の場合、電池の充放電のためにはバッテリーホルダーが必要。

バナナプラグ端子の単三電池用ホルダーを取り付けて、電池の充放電を行っていきます。



THUNDER(サンダー)の充電には、3種類の方法があります。



  • Aut(オート):充電電流の最大値を設定。充電電流は、充電器側で自動で調整。
  • Man(マニュアル):設定した充電電流のみで最後まで充電。別名「定電流充電」「リニア充電」。
  • FORMING CHG(フォーミング充電):セル間のばらつきを抑えて充電。ピーク電圧までは定電流で、その後は定電圧充電に切り替わる。



この中でも、ミニ四駆の充電として主に使われるのは「マニュアル充電」になってきます。





ミニ四駆で使われるのは「マニュアル充電」

ミニ四駆で使われるのは「マニュアル充電」

ミニ四駆でニッケル水素電池のネオチャンプを充電する場合、マニュアル充電が使われます。



  1. PROGRAM SELECT NiMH battery
  2. NiMH CHARGE Man
  3. 充電電流値を設定(A)
  4. ENTER長押しで充電スタート



充電中の画面には、「電池の種類」「電流」「電池の電圧」「充電中CHG」「充電容量」「経過時間」が表示されています。



設定した値までの充電完了や、STOPを押すことで充電終了となります。





放電

放電

まずはカット電圧を設定して放電

まずはカット電圧を設定して放電

次にTHUNDER(サンダー)を使った、電池の放電について

充電の時と同様、バッテリーホルダーに電池をつないで使用していきます。



  1. PROGRAM SELECT NiMH battery
  2. NiMH DISCHARGE
  3. 放電電流値を設定(A)
  4. 放電終了する時の電圧(カット電圧)値を設定(V)
  5. ENTER長押しで充電スタート



「放電カット電圧」は、ニッケル水素電池の場合は1セルあたり0.9Vが基本になります。

これより少ない値を設定した場合、電池が過放電に。

逆に値が高すぎても、電池を放電しきれていない状態になってしまいます。



THUNDER(サンダー)の場合は、接続されているすべてのバッテリーの本数で値が決定

なので、0.9V×2本で1.80Vに設定しておきます。





放電終了後、しぼり放電開始

放電終了後、しぼり放電開始

THUNDER(サンダー)では、設定した放電が終了後しぼり放電が始まります



この時重要になってくるのが、THUNDER(サンダー)でしぼり放電の設定を行っているか

初期状態のままではしぼり放電の設定が「OFF」になっているので、しぼり放電が行われません。

設定として「ON」にしている場合、放電が完了後しぼり放電が自動的に始まっていきます。



しぼり放電中は「DSC」と「D>>」が交互に点滅し、電流値が減っていきます。

Discharge reduse の設定が「15~20%」になっているはずなので、0.15~0.20Aになった時点でしぼり放電も終了

画面上にも、「DONE」という完了の表示が出ます。









サイクルモード

サイクルモード

「サイクルモード」は電池管理に欠かせない

「サイクルモード」は電池管理に欠かせない

次に「サイクルモード」の設定方法についてです。

サイクルモードとは、電池の充放電をTHUNDER(サンダー)の方で自動的に繰り返してくれる機能になります。



ニッケル水素電池の場合、充電をくり返すことで電池内の容量が変化

これを「メモリー効果」といい、電池を使う上では問題となってきます。

しっかりと放電をしてから充電を始めることで、メモリー効果の影響を減らすことができます。



また新品のネオチャンプを使う場合などにも、THUNDER(サンダー)のサイクルモードを使用。

電池を使い始める前にサイクルモードを使うことで、眠っていた電池を起こすことができます。







サイクルモードの使い方

サイクルモードの使い方

サイクルモードの使い方も、電池の充放電とほとんど変わりません。



  1. PROGRAM SELECT NiMH battery
  2. NiMH CYCLE
  3. 画面右上の数字が何回充放電をくり返すかのサイクル回数
  4. 充電と放電の順番を選択
  5. 充電の種類を選択、オートかマニュアル
  6. ENTER長押しで充電スタート



サイクル中の画面表示も、充電中とほとんど同じです。

違う部分としては、充電と放電のどちらを行なっているかの表示くらい。



「C>D」は、充電をしてから放電。

逆に「D>C」は、放電後に充電を開始する設定になります。



「INC」ボタンを押すことで、サイクル中にこれまでの充電した容量放電した容量を確認することもできます。







モータードライブ機能

モータードライブ機能

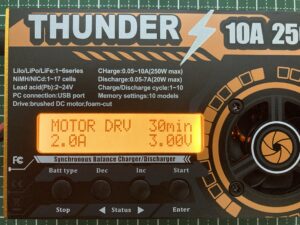

モータードライブモード

モータードライブモード

次にTHUNDER(サンダー)にモーターを接続することで使える、モータードライブ機能についてです。



  1. PROGRAM SELECT Special modes
  2. MOTOR DRV
  3. 1min~240minまで時間を設定
  4. 最大出力電流を2.0Aに設定
  5. モーターを回す電圧を設定
  6. ENTER長押しで充電スタート



電池の充放電と同じように、バナナプラグ端子でモーターと接続する必要があります。

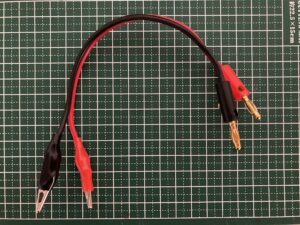

よく使われるのが、片側がワニ口クリップになっているケーブル。



ワニ口クリップでモーターホルダーの端子を掴んで、モーターに電流を流していきます。





モーター慣らしや回転数の測定方法

モーター慣らしや回転数の測定方法

モータードライブモードで時間や電圧を変えることで、モーター慣らしや回転数の測定ができます。



モーターの回転数の測定をする場合は、電圧を「3.00V」に設定

任意の時間回しながら、アプリなどで回転数を測定していきます。



またモーター慣らしをする場合は、慣らす時間や電圧をそれぞれ調整

モーターの慣らし方については、使うモーターや人によってやり方が変わってくる部分です。

しかしTHUNDER(サンダー)の時間の設定や安定した電圧によって、モーター慣らしの際にも使いやすくなっています。



また画面にはモーターの消費電流なども表示されるので、モーターの状態や性能を簡易的ですが知ることができます。









使いこなすことでミニ四駆の幅も広がる

使いこなすことでミニ四駆の幅も広がる

ミニ四駆の電池管理やモーターの管理に、THUNDER(サンダー)の機能は欠かせません。



  • 電池の充電
  • 放電としぼり放電
  • サイクルモードで電池の管理
  • モーターの回転数測定
  • モーター慣らし



日本語の説明書がなく、使い方のむずかしそうなイメージのあるTHUNDER(サンダー)

しかし基本の使い方を覚えてしまえば、電池の管理やモーターの管理もかんたんです。



THUNDER(サンダー)は決して初心者向けの機器ではありません。

しかしある程度ミニ四駆に慣れた中級者以上であれば、使うことでミニ四駆の幅も広がってきます。
